Sécurité des électrodes à tampon monopolaire auto-adhésif E-stim

Incident 1 - Court-circuit avec une autre électrode.

Ce premier incident s'est produit lorsqu'un stimmer expérimenté a utilisé de petites électrodes monopôles auto-adhésives rondes non modifiées en conjonction avec une cage à pénis en métal utilisée comme autre électrode.

Ces électrodes n'étaient pas très collantes, mais on ne sait pas si cela a été un facteur contributif ou non. Cela signifiait peut-être que plus de puissance était nécessaire, ce qui aurait pu exacerber le problème lorsqu'il s'est produit.

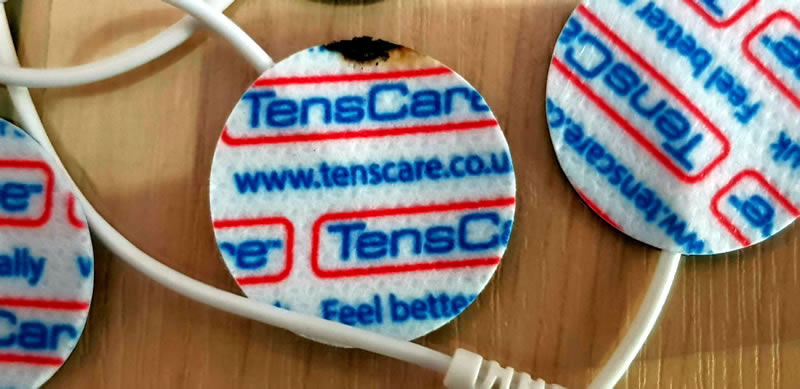

Malheureusement, lors de l'utilisation, un bord de l'électrode à pastille ronde est entré en contact avec la cage métallique, provoquant un court-circuit. Cela a créé beaucoup de chaleur, entraînant la brûlure (zone noircie) dans l'image ci-dessous.

Image montrant une électrode à tampon monopôle avec un bord brûlé.

Voici une description de ce qui s'est passé avec le stimmer :

"Eh bien - hier, je craignais que la fumée magique ne se soit échappée de mes transformateurs ou de mon ampli ... mais tout semble bien (la résistance de la bobine semble correcte, aucune preuve de composants surchauffés ou défectueux, tension d'alimentation correcte).
Mais j'ai entendu un crépitement et senti la fumée âcre des appareils électroniques frits. Bien sûr, arrêt d'urgence ! Je suis sur le point de tester à nouveau les choses aujourd'hui, quand j'ai remarqué le pistolet fumant ! Ces coussinets de 25 mm ne sont pas très collants, et cela a dû passer à court contre ma cage/borne commune.
Aucun signe de blessure et je n'ai rien ressenti. Mais si j'avais été retenu, je n'aurais pas pu couper le courant...?"

Expérimenté E-Stim Utilisateur

Heureusement, le stimmer a commencé à sentir les vapeurs âcres du tampon alors qu'il se carbonisait et résolvait rapidement le problème, coupant l'alimentation et évitant toute blessure.

Leçon 1 : Le point à souligner ici est toujours de s'assurer que vos électrodes sont en bon état et de les placer soigneusement pour s'assurer qu'elles ne peuvent jamais toucher une autre électrode.

Incident 2 - Une électrode de type tampon modifiée a pris feu en cours d'utilisation.

Ce deuxième incident était plus grave et s'est produit en raison de la modification d'une électrode de type tampon monopôle.

L'électrode a commencé comme une électrode à tampon monopôle auto-adhésif de 5 cm x 5 cm. Le stimmer l'a coupé à environ 2 cm x 2 x m et l'a placé sur le dessus du gland du stimmer.

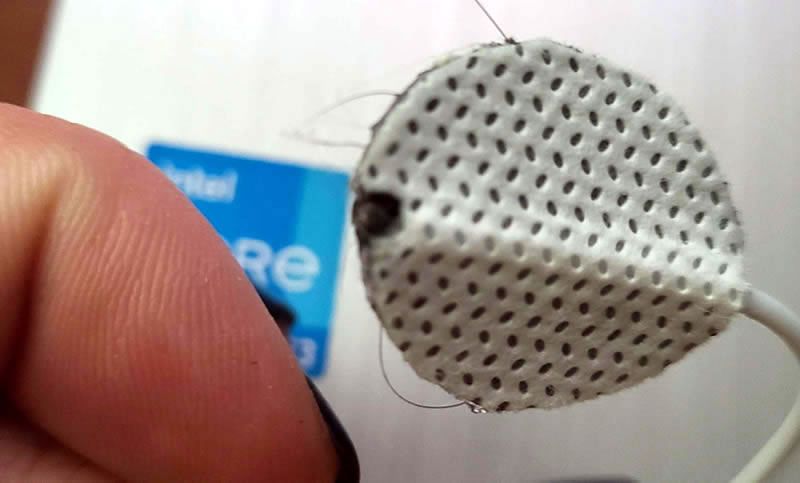

Pendant l'utilisation, il s'échauffait rapidement, provoquant un incendie au centre du coussin. Comme vous pouvez le voir sur l'image ci-dessous, le feu localisé était à l'extrémité de la partie isolée du fil de connexion. Cette brûlure et cette carbonisation du coussinet entraînent une brûlure mineure sur le gland du stimmer et probablement un SSPT chaque fois qu'il revoit une électrode de coussinet.

Image montrant une électrode à tampon monopôle avec un bord brûlé.

Voici une description de ce qui s'est passé avec le stimmer :

"Il s'est arqué juste là où le point noir est à gauche
le fil ou l'électrode le plus proche était à plusieurs centimètres de distance
4+
C'était la tête commune
les seules autres électrodes étaient une boucle CR à la base et une boucle CR autour des balles
Je l'ai regardé arc en lui-même
flash lumineux puis flammes immédiates
J'ai clairement coupé les brins de fil à la fin, c'est difficile à prendre en photo car noir sur noir"

Utilisateur E-Stim expérimenté

On peut déduire de l'image que le tampon avait la plupart des fils conducteurs qui traversent le gel sur le tampon retirés. C'était la cause de la chaleur et de l'inflammation éventuelle du tampon.

Leçon 2 - Lors de la coupe d'un tampon, vous devez vous assurer qu'une quantité minimale de fils conducteurs est coupée.

Conseils de sécurité lors de la coupe des électrodes de style pad

Je n'ai jamais eu de problèmes avec les électrodes de type tampon non modifiées, à l'exception des points chauds, car elles perdent leur adhérence et les coins commencent à se soulever. Considérez-les donc comme sûrs à utiliser s'ils sont en bon état.

Les modifier en les taillant pour les rendre plus petits est monnaie courante surtout lorsque expérimenter de nouvelles positions d'électrodes, mais quelques points de sécurité doivent être pris en compte.

En règle générale, gardez l'extrémité de l'isolant des câbles de connexion au centre de tout pad que vous coupez. En d'autres termes, coupez les quatre côtés du coussin de manière égale (en supposant qu'il soit carré ou rectangulaire). De cette façon, vous obtenez toujours la majorité des fils conducteurs restants.

Ne coupez pas les coussinets plus petits qu'environ 19 mm x 19 mm (3/4" x 3/4"), car cela augmente les risques mis en évidence dans cet article.

Lorsque vous taillez un pad pour la première fois (surtout si vous utilisez une nouvelle marque de pads unipolaires), ayez un chiffon humide à portée de main lorsque vous l'utilisez. Il peut refroidir rapidement le pad et la zone sur laquelle il se trouvait après avoir retiré la source d'alimentation si vous avez un problème.

Comme toute autre électrode, inspectez vos électrodes de style pad avant utilisation. Sont-ils toujours collants ? Y a-t-il des signes de décoloration causés par le chauffage ? Le câble de connexion est-il bien fixé et, s'il est modifié, l'extrémité de sa partie isolée se trouve-t-elle au centre de la pastille ?

Si vous avez des inquiétudes concernant vos électrodes, jetez-les et utilisez-en de nouvelles. C'est la forme d'électrode la moins chère, et risquer une blessure n'en vaut pas la peine.

Découvrez ma vidéo en direct sur Youtube où nous parlons de ces incidents

Conclusion

J'espère que cet article n'a dissuadé personne d'utiliser des électrodes unipolaires auto-adhésives ; je continuerai à les utiliser, en fait je les aime tellement que j'en vends même une gamme électrodes à tampon monopôle (lien d'auto-publicité éhonté LOL) que j'utilise.

Il est essentiel de partager les informations de sécurité, d'où cet article.

Je tiens à remercier les deux stimmers, qui restent anonymes ici, d'avoir partagé les informations sur ces incidents afin que nous puissions tous en tirer des enseignements.

Le partage de ces informations de sécurité importantes est essentiel pour s'assurer que personne d'autre n'a de problèmes comme les deux indiqués ci-dessus..

Bonne stabilisation.
